汽车点火线圈类型-两种类型请参考[颐特电子]

文章出处:责任编辑:人气:-发表时间:2019-11-30 08:43【

 常用的汽车点火线圈类型分为开磁路点火线圈和闭磁路点火圈两种形式。

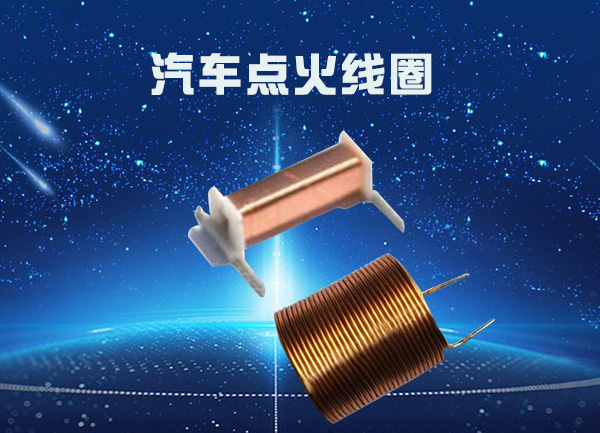

汽车点火线圈类型

  (1)开磁路点火线圈

  汽车点火线圈类型,开磁路点火线圈是利用电磁互感原理制成的。其结构主要由硅钢片叠成的铁芯上的初级线圈和次级线圈、壳体及其外的附加电阻等组成。开磁路点火线圈有两接线柱式和三接线柱式之分。

  (2)闭磁路点火线圈

  汽车点火线圈类型,闭磁路点火线圈,将初级绕阻和次级绕组都绕在口字形或日字形的铁芯上。初级绕组在铁芯中产生的磁通,通过铁芯构成闭合磁路。

  闭磁路点火线圈的优点是漏磁少,磁路的磁阻小,因而能量损失小,能量变换率高,并且闭磁路式点火线圈采用热固性树脂作为绝缘填充物,外壳以热熔性塑料注塑成型,其绝缘性、密封性均优于开磁式点火线圈。体积小,可直接装在配电器盖上,不仅结构紧凑,而且省去了点火线圈与配电器之间的高压导线,并可使次级电容减小,所以广泛应用于电子点火系统中。

想要了解更多汽车点火线圈类型欢迎咨询!
