如何选滤波电感线圈

文章出处:责任编辑:人气:-发表时间:2019-06-13 19:54【

1.常见的滤波电感线圈主要有:共模滤波电感、差模滤波电感和整流滤波电感。前两种电感主要用于各种线路滤波器,工作在交流条件。而后一种亦有称为平滑扼流圈的,用来滤除整流后的交流纹波,使整流后的直流部分更加平稳。由于它工作在直流条件,不得不考虑直流磁化对电感的影响。

以往的电子设备,例如使用电子管的电子设备,整流输出多为高电压小电流,当今采用晶体管和集成电路的电子设备,则多为低电压大电流。由于直流磁化力同电流大小成正比,更须注意直流磁化对电感的影响。这就要求滤波电感必须适应于大电流条件。因此,选择什么样的材料作磁芯。如何设计好滤波线圈,减少直流磁化的影响,防止磁芯饱和,不能不成为一个值得引起重视的问题。

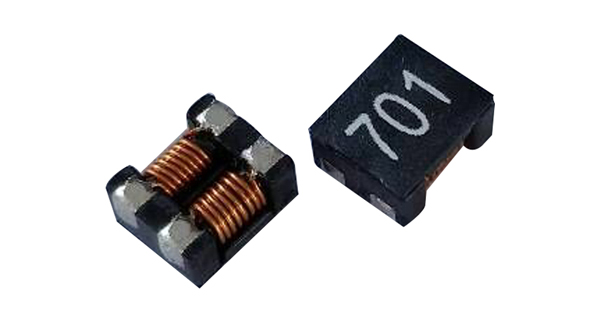

滤波电感线圈


2.关于恒磁导或恒电感特性

整流滤波电感工作在大直流电流条件,工作电流变化,引起电感值的变化越小越好。就是说要求磁芯的直流磁化影响较小,即具有某种恒磁导特性。由于直流磁化的影响,电感趋于饱和,电感量会随着工作电流增加而减小。根据大家的共识,所谓恒磁导特性,亦可称为恒电感特性,是指电感在一定的直流磁化力范围内其电感量不低于初始电感量的一半。掌握了这个特性,我们可以通过挑选不同的磁芯,不同的规格,以达到不同的百分比的要求。

3.磁芯材料的选择

制作滤波电感,选用何种磁芯材料,除了必须注意防止磁芯饱和问题外,还必须考虑到磁芯的恒磁导特性。需要指出,有些设计人员往往只注意电感量的指标以致选择磁导率高的材料,以减少线圈的匝数。对于电感达到额定较大电流时,电感量是否减少,减少到什么程度,会不会达到饱和,考虑较小。这是应该注意避免的。

4.有关的磁学公式和知识

为了更好地进行电感设计,满足恒磁导要求,需要熟练掌握一些磁学公式,并了解一些必要的磁学。
