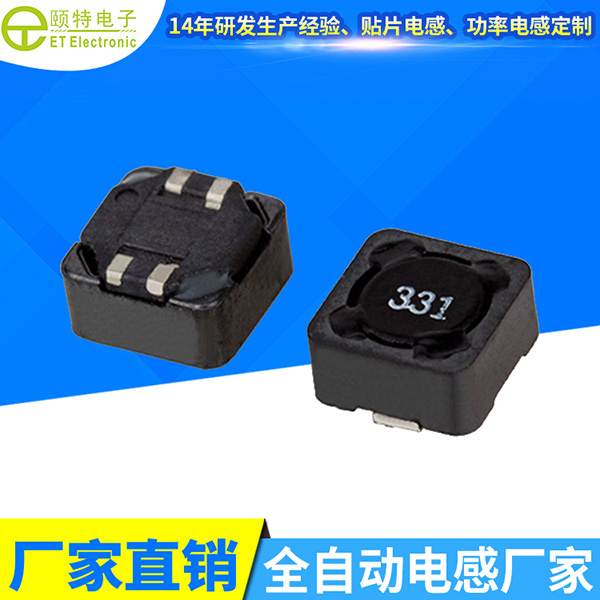

贴片共模电感的作用，贴片共模电感是由由绝缘导线绕制而成的电磁感应元件，常用于电脑的开关电源中起到过滤共模的电磁干扰的作用。在板卡设计中，共模电感也是起到对电磁干扰滤波的作用，抑止高速信号线产生的向外辐射发射的电磁波。

　　贴片共模电感的作用，共模电感器的两组线圈绕在磁环上，绕相同的匝数，同一个方向绕制，只是一组线圈绕在左侧，另一组线圈绕在右侧。共模电感器采用高磁导率的锰锌铁氧体或非晶材料，以提高共模电感器性能。

　　（1）正常的交流电流流过共模电感器分析。220 V交流电是差模电流，它流过共模电感。

　　（2）共模电流流过共模电感器分析。当共模电流流过共模电感时，电流由于共模电流在共模电感中同方向，使共模电流受到了更大的抑制，达到了衰减共模电流的目的，起到了抑制共模干扰噪声的作用。

想要了解更多贴片共模电感的作用欢迎咨询！
