一体成型电感线圈绕线-教你认识它的绕线工艺[颐特电子]

文章出处:责任编辑:人气:-发表时间:2019-07-25 11:04【

  一体成型电感线圈绕线工艺如何?现在很多电感采购商都不知道这个工作原理,今天小编就带大家了解一下一体成型电感线圈绕线;

  一体成型电感线圈绕线;一体成型电感具有高稳定性,并采用了全封闭磁屏蔽结构,这种结构大大提升了元器件的稳定性,而且达到非常高的密封性。

一体成型电感线圈

  一体成型电感线圈绕线制造工艺流程主要包括:绕线、线圈全检、点焊、成型、喷砂、上胶等。如果产品测试不合格,需要报废或返工和返修,包装和入库。

  一、一体成型电感线圈绕线之一体成型电感具体制作工艺流程及说明如下:1、一体成型电感线圈绕线;将铜线依规定要求绕至固定形状尺寸(线圈)。2、一体成型电感线圈点焊;将绕至好的线圈使用电流熔焊接到料片脚上。3、一体成型电感线圈成型;将点焊好料片放入模具使用液压冲压机将铁粉包裹冲压成型。4、一体成型电感线圈喷砂;喷砂机使用玻璃砂喷冲成型产品表面打磨。5、一体成型电感线圈上胶;将成型产品表面依客户要求喷涂相应油漆。6、一体成型电感线圈喷码;按客户要求在产品上喷印产品标签。7、一体成型电感线圈折弯脚;使用自动设备将成型产品多余料片切除,端脚弯折平贴产品表面。8、一体成型电感线圈测试;运用设备测试依客户要求对产品电气性能检测。9、一体成型电感线圈外检;检查外观是否满足客户要求。10、一体成型电感线圈编带;按客户要求将检测合格成品放入编织载带中,便于终端客户使用。11、一体成型电感线圈包装;将编织好的载带盘放入包装箱中,满足运输要求保证产品不受损坏。

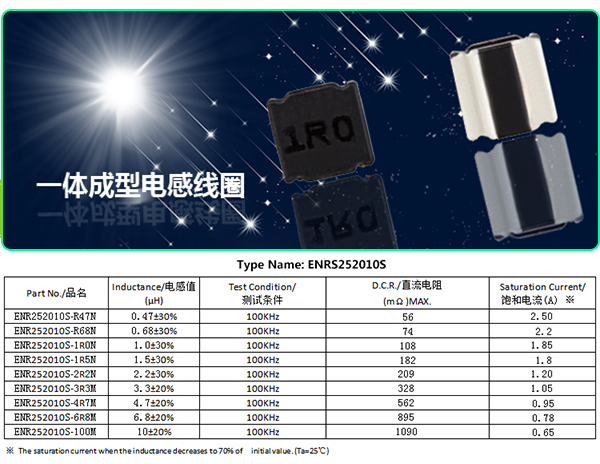

一体成型电感线圈规格

  随着一体成型电感生产及研发技术的不断改进,一体成型电感价格会越来越低,相信将会有更多的客户会选用一体成型电感。

想了解更多关于一体成型电感线圈绕线欢迎咨询;
