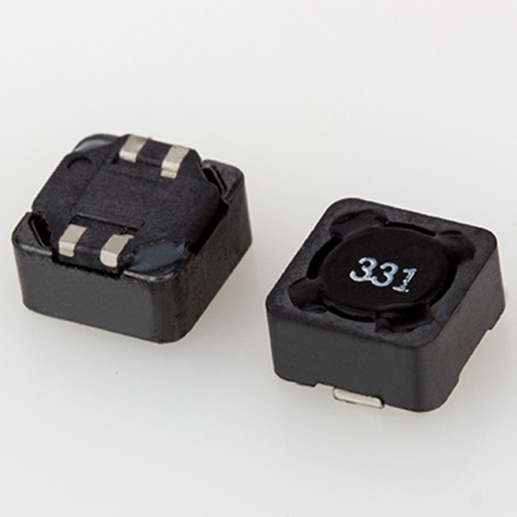

共模电感特写

文章出处:责任编辑:人气:-发表时间:2018-09-17 16:39【

共模电感随着电子设备、计算机与家用电器的大量涌现和广泛普及,电网噪声干扰日益严重并形成一种公害。特别是瞬态噪声干扰,其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强,对微机和数字电路易产生严重干扰,常使人防不胜防,这已引起国内外电子界的高度重视。共模电感的滤波电路,LaLb就是共模电感线圈。这两个线圈绕在同一铁芯上,匝数和相位都相同(绕制反向)。这样,当电路中的正常电流流经共模电感时,电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消,此时正常信号电流主要受线圈电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时,由于共模电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,以此衰减共模电流,达到滤波的目的。


共模电感是一个以铁氧体为磁芯的共模干扰抑制器件,它由两个尺寸相同,匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上,形成一个四端器件,要对于共模信号呈现出大电感具有抑制作用,而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加,从而具有相当大的电感量,对共模电流起到抑制作用,而当两线圈流过差模电流时,磁环中的磁通相互抵消,几乎没有电感量,所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。



共模电感】是绕在同一铁心上的圈数相等、导线直径相等、绕向相反的两组线圈;差模电感是绕在一个铁心上的一个线圈。共模是两个绕组分别接在零线和火线上,两个绕组同进同出,滤除的是共模信号;差模是一个绕组 单独接在零线和火线上的滤波电感器只能滤除差模干扰。共模信号: 分别在零线和火线上的两个完全相同的信号 他们都通偶合和地形成回路;差模信号:是和有用信号同样的回路 共模电感的特点是:由于同一铁心上的两组线圈的绕向相反,所以铁心不怕饱和。市场上用的比较多的磁芯材料是高导铁氧体材料。差模电感的特点是应用在大电流的场合。由于一个铁心上绕的一个线圈,当流进线圈的电流增大时,线圈中的铁心会饱和,因此市场上用的比较多的铁心材料是金属粉心材料。特别是铁粉心材料(由于价格便宜)。
