共模电感线圈长度计算-教你正确的方法运用[颐特电子]

文章出处:责任编辑:人气:-发表时间:2019-07-31 11:16【

  共模电感线圈长度计算,阻抗(ohm)=2*3.14159*F(工作频率)*电感量(mH),设定需用360ohm阻抗,因此:

  电感量(mH)=阻抗(ohm)÷(2*3.14159)÷F(工作频率)=360÷(2*3.14159)÷7.06=8.116mH

  据此可以算出绕线圈数:

  圈数=[电感量*{(18*圈直径(吋))+(40*圈长(吋))}]÷圈直径(吋)

  圈数=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心电感计算公式

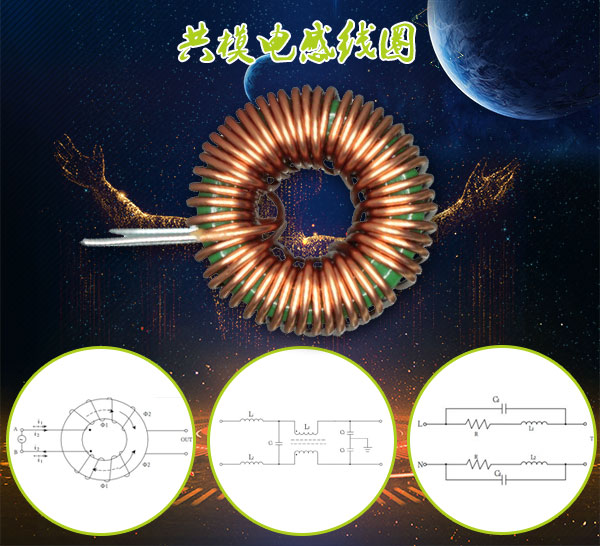

共模电感线圈

  共模电感线圈长度计算之空心电感计算公式:L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

  D------线圈直径

  N------线圈匝数

  d-----线径

  H----线圈高度

  W----线圈宽度

  单位分别为毫米和mH。

  想了解更多关于共模电感线圈长度计算欢迎咨询;
