共模贴片功率电感-针对滤波器的影响效应[颐特电子]

文章出处:责任编辑:人气:-发表时间:2019-09-15 10:46【

共模贴片功率电感实质上是一个双向滤波器:一方面要滤除信号线上共模电磁干扰,另一方面又要抑制本身不向外发出电磁干扰,避免影响同一电磁环境下其他电子设备的正常工作。

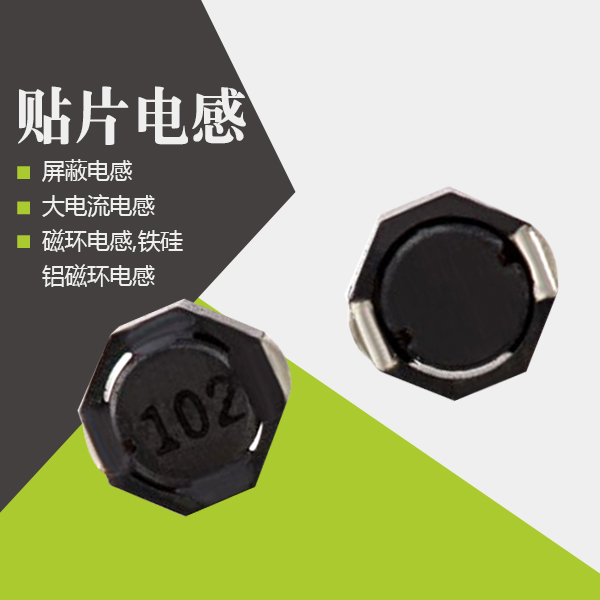

共模贴片功率电感

  共模贴片功率电感的滤波电路,La和Lb就是共模贴片功率电感线圈。这两个线圈绕在同一铁芯上,匝数和相位都相同(绕制反向)。这样,当电路中的正常电流流经共模电感时,电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消,此时正常信号电流主要受线园电阻的影响(和少量因漏感造成的阻尼);当有共模电流流经线圈时,由于共模贴片功率电感电流的同向性,会在线圈内产生同向的磁场而增大线圈的感抗,使线圈表现为高阻抗,产生较强的阻尼效果,以此衰减共模电流,达到滤波的目的。

  共模贴片功率电感事实上,将这个滤波电路一端接干扰源,另一端接被干扰设备,则La和C1,Lb和C2就构成两组低通滤波器,可以使线路上的共模EMI信号被控制在很低的电平上。该电路既可以抑制外部的EM信号传入,又可以衰减线路自身工作时产生的EMI信号,能有效地降低EM干扰强度。

想了解更多欢迎骚扰。。。
