clc滤波线圈电感-[颐特电子]带你了解它的工作原理

文章出处:责任编辑:人气:-发表时间:2020-02-08 14:10【

  clc滤波线圈电感常用于滤去整流输出电压中的纹波,一般由电抗元件组成,如在负载电阻两端并联电容器C,或与负载串联电感器L,以及由电容,电感组成而成的各种复式滤波电路。滤波是信号处理中的一个重要概念。

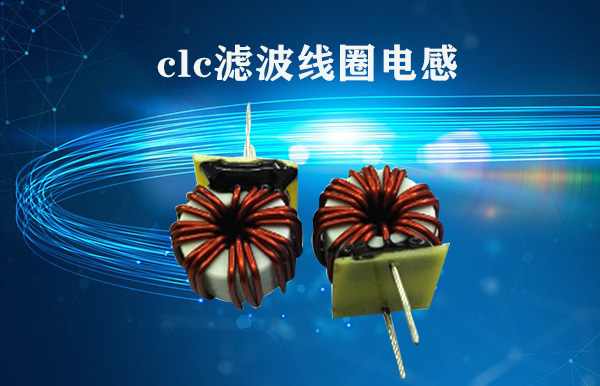

clc滤波线圈电感

clc滤波线圈电感分经典滤波和现代滤波。经典滤波的概念,是根据傅里叶分析和变换提出的一个工程概念。根据高等数学理论,任何一个满足一定条件的信号,都可以被看成是由无限个正弦波叠加而成。换句话说,就是工程信号是不同频率的正弦波线性叠加而成的,组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。只允许一定频率范围内的信号成分正常通过,而阻止另一部分频率成分通过的电路,叫做经典滤波器或滤波电路。

  CLC滤波也称电容输入π型滤波,包括输入电容C1,扼流圈L(或电阻R)及输出电容C2,详细的设计需要考虑纹波系数等因素,业余设计可以简单化。

  当输入正张脉冲时,先对电容Cin迅速充电到脉冲的峰值电压Ui,同时电感器L中

  有线性增长的电流,并在L中储存了磁能,且对电容Cout也进行充电,Cin和Cout上的电压基本相等,负载R L中的电流也是由输入脉冲供给。

  对于直流输入,clc滤波线圈电感中的Cin和Cout相当于开路,而电感L对直流分量的感抗等于零,相当于短路,所以滤波电路对直流分量几乎无影响。对于高频交流输入,电容器的容抗小,近似于短路,而电感L对高频交流的感抗很大,所以滤波电跻对高频交流分量有阻碍作用。而电容的等效串联电阻Rcin和Rcout与电容充放电时间有关,影响着电容的品质和滤波。由于纹波大多为高频成分,因此适当配置CLC滤波电路可以有效滤除纹波。

     想要了解更多clc滤波线圈电感欢迎咨询!


CLC线圈电感联系方式
