扁平线共模电感线圈-制作方法和技术要求[颐特电子]

文章出处:责任编辑:人气:-发表时间:2019-07-15 10:10【

近年,随着电子行业进程的不断推进,电感的种类也越来越多,制作方法和工艺也备受客户的关注,今天小编就来为大家介绍一下扁平线共模电感线圈制作方法:

  1.一种SQ扁平线共模电感线圈,其特征在于:包括磁体、线圈、底座、镀锡线针脚立柱,所述线圈对称地环绕在磁体的两端,所述磁体固定设置在所述底座上,所述底座底面上设有四个安装孔,所述镀锡线针脚立柱设置在安装孔内,所述线圈的两端为垂直水平面向下的引线,引线从侧面向下缠住镀锡线针脚立柱并焊接固定,所述磁体为方形磁体且竖直设置,所述线圈为扁平漆包线圈,所述扁平漆包线圈单层环绕在方形磁体的两侧。

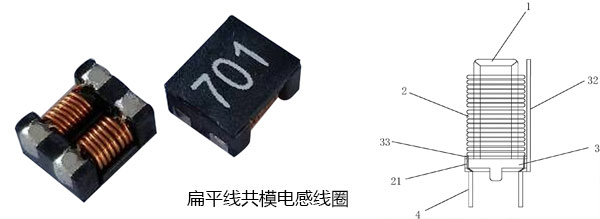

扁平线共模电感线圈


  2.根据权利要求1所述的一种SQ扁平线共模电感线圈,其特征在于,所述底座的表面设有固定所述磁体的卡槽,底座表面上设有绝缘隔板,底座设有与所述线圈引线对应的插孔,所述磁体通过放置在卡槽上卡紧固定,所述绝缘隔板设于两线圈间,所述线圈的引线穿过所述插孔与镀锡线针脚立柱缠绕并焊接固定。

  3.根据权利要求1所述的一种SQ扁平线共模电感线圈,其特征在于,引线间的距离为8-25mm。

  4.根据权利要求1所述的一种SQ扁平线共模电感线圈,其特征在于,设于磁体两端的线圈间的距离为3-20mm。
