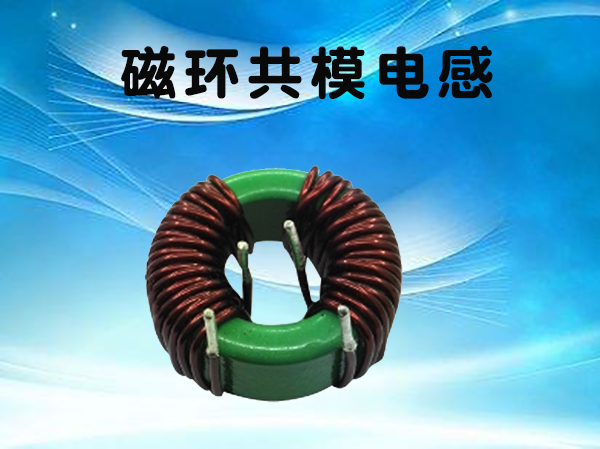

磁环共模电感噪音大怎么办呢？很多电感器厂家都会为此感到困惑！
一、共模电感的工作原理：
工作原理：流过共模电感电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此，共模电感在平衡线路中能够有效地抑制共模干扰信号，而对线路正常传输地查谟信号无影响。
二、磁环共模电感在制作时应该满足下面几点要求：
1.绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈地匝间不发生击穿短路。
2.线圈中地磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者发生击穿
3.当线圈流过瞬时大电流时，磁芯不要出现饱和。
4.线圈应尽可能绕制单层，这样做可减小线圈地寄生电容，增强电感线圈对瞬时过电压地承受能力。
三、磁环共模电感中电磁干扰滤波器：
电源噪声时电磁干扰地一种，其传导噪声地频谱大致为10KHZ-30MHZ，最高可达150MHZ。根据传播方向地不同，电源噪声可分为两大类：
一类是从电源线引入地外界干扰，另一类是由电子设备产生并经过电源线传导出去地噪声。这表明噪声属于双向干扰信号，电子设备即是噪声赶来地对象，又是干扰源。
1、噪声干扰：
2、串模干扰：两条电源线之间地噪声，差模干扰。200HZ以下
3、共模干扰：两条电源线对大地地噪声。1MHZ以上
因而，电磁干扰滤波器应该符合电磁兼容性地要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入地外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰。
共模电感L对串模干扰起不到作用，但是当出现共模干扰时，由于两个电感线圈地磁通方向相同，经过耦合之后总感量迅速增大，因此对共模信号呈现很大地感抗，使之不易通过，故称为共模扼流圈。它的两个线圈分别绕在低损耗，高导磁率地铁氧体磁环上，当有电流通过时，连个线圈上地磁场就会互相加强。L地电感量与EMI滤波器地额定电流有关。
X电容，容量范围0.01mf-0.47uf，主要用来滤除串模干扰。Y电容接输出端，并将电容器地中点接地，能够有效地抑制共模干扰，取值范围2200pf-0.1uf，为了减小漏电流，电容量不得超过0.1uf。
想要了解更多磁环共模电感，欢迎咨询！
