电感的分类及命名方法

文章出处:责任编辑:人气:-发表时间:2016-04-11 11:19【

电感的分类及命名方法


电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。能产生电感作用的元件统称为电感原件,常常直接简称为电感


电感的分类:


按电感形式分类:固定电感、可变电感。

按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。

按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。

按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。

按工作频率分类:高频线圈、低频线圈。

按结构特点分类:磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等


电感】标识


直标法

直标法是将电感的标称电感量(标称值)用数字和文字符号直接标在电感体上,电感量单位后面的字母表示偏差。常见电感的直标表示法如图所示

色标法

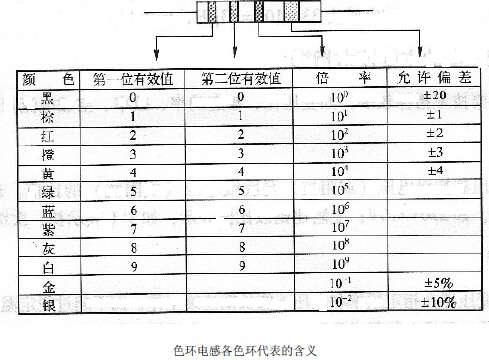

色标法是在电感表面涂上不同的色环来代表电感量(与电阻类似),通常用三个或四个色环表示。色环电感各色环表示的含义如图所示。识别色环时,紧靠电感体一端的色环为一环,露出电感体本色较多的另一端为末环。注意:用这种方法读出的色环电感量,默认单位为微亨( μH)。
