立式贴片共模电感-一种新型制作的电感[颐特电子]

文章出处:责任编辑:人气:-发表时间:2020-07-04 08:41【

  共模电感是一个以铁氧体为磁芯的共模干扰抑制器件,它在平衡线路中能有效地抑制共模干扰信号,而对线路正常传输的差模信号无影响。共模电感由两个尺寸相同,匝数相同的线圈对称的绕制在同一个铁氧体环形磁芯上,形成一个四端器件。目前,现有的共模电感存在着一些缺点:如传统插针式(DIP)共模电感,无法采用SMT工艺进行生产,效率低下;且传统立式共模电感

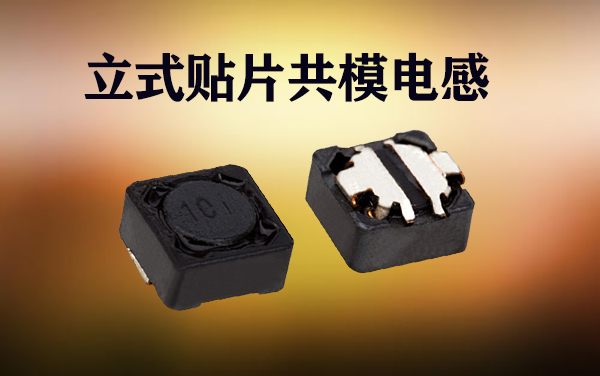

立式贴片共模电感

  因其外形不规则,无法采用自动化取件,如若单独在产品顶部增加一块平面板,亦无法保证其平面与底部平行,顶部平面板容易外斜,产品高度公差过大,这使得在贴片生产时难以正常吸附器件。因此,有必要对现有的共模电感进行改进。

  为克服现有技术的不足及存在的问题,我们提供一种立式贴片共模电感,该共模电感具有产品之间外形尺寸差异小、利于生产及品质管控,便于客户端SMT生产作业等优点。

  一种立式贴片共模电感,包括骨架和安装在骨架上的环形磁芯,环形磁芯上绕制有线圈,所述的骨架包括平行设置的底板与顶板,底板与顶板之间通过连接板连接,所述连接板上设置有一隔板,所述环形磁芯套设于所述隔板上;所述线圈的四个引线端分别与设置于所述底板上设置的四个贴片焊盘连接,或者所述线圈的四个引线端分别穿过所述底板上设置的四个通孔,所述四个引线端平贴于底板底面的平贴段作为器件焊盘。

  隔板与所述底板垂直或平行设置;顶板的面积小于所述底板的面积;骨架为一体成型结构。贴片焊盘为导电端子,四个导电端子分别卡设于所述底板的四个端角位置处,所述线圈的四个引线端分别与四个导电端子的顶面焊接连接。线圈的四个引线端分别穿过所述底板上设置的通孔沿底板边缘设置的凹口折回于底板上部。环形磁芯为圆环形磁芯、椭圆环形或方型环形磁芯。

  立式贴片共模电感,其通过将原有的插针式改为贴片式,方便了SMT工艺生产,同时通过在环形磁芯顶部增加一与底板平行的顶板,很好地解决了产品顶部容易外斜,高度公差过大的问题,从而使得产品之间外形尺寸差异小,利于生产及品质管控。

想要了解更多立式贴片共模电感,欢迎咨询!
