1535贴片共模电感-在电源输入端的作用[颐特电子]

文章出处:责任编辑:人气:-发表时间:2020-04-21 08:32【

  1535贴片共模电感是指两个线圈绕在同一铁芯上,且绕制相反、匝数和相位都相同。常用于开关电源中过滤共模的电磁干扰信号,EMI滤波用于抑制高速信号线产生的电磁波向外辐射发射。

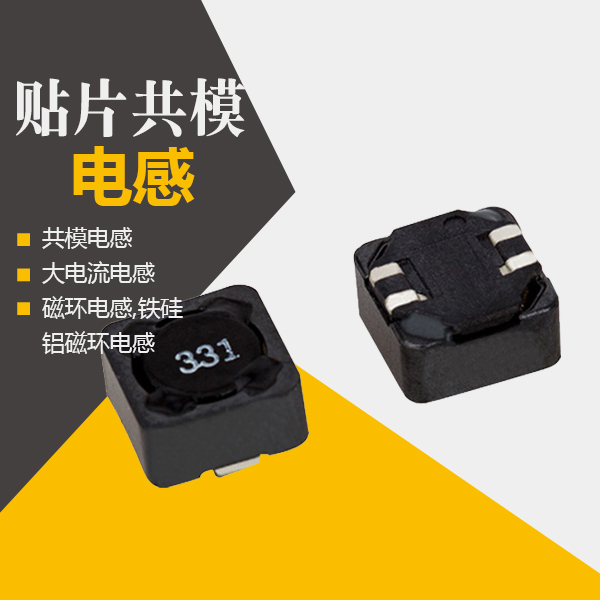

1535贴片共模电感

  1535贴片共模电感是将电源模块输入端加共模电感一般是为了减少辐射、降低高频共模噪音。其对共模噪音有明显的抑制作用,工作原理是当共模电流通过元件时,两个电感的电感量会叠加。但是对于差模噪音,两个电感量相当于取差,电感值减小,抑制效果会削弱。

  共模电感线圈1535的大小会直接影响到EMC性能,主要作用是可以隔离共模信号,衰减外部共模干扰,从而降低对电源的影响。还可以衰减内部共模信号,降低对电网的影响。但是共模电感感量大对低频骚扰的抑制效果好,对高频却可能会变差,而感量小了对低频骚扰抑制效果差。

  我们常见于电源模块输入端都有加X电容、Y电容和一个共模电感,电容对信号来说是低阻抗,起到旁路和去耦信号的作用。电感对信号来说是高阻抗,起到反射和吸收高频干扰信号的作用。

  两根电源线对地之间干扰叫共模干扰,两根电源线之间的干扰叫差模干扰,当电感和电容组合成滤波器,可以使滤波效果更好,电感电容起作用的频段也会不同。和Y电容起到滤除共模干扰的作用,X电容主要是短路信号的作用,减小差模信号流过的路径,进而减少电路中寄生参数引起的震荡造成高频发射。

  1535贴片共模电感的设计;当在设计时减去电感或者电容,剩下的部分还是起作用的,不过效果会差很多。一般来说,共模阻抗越大越好,在选择共模电感时主要根据阻抗频率曲线选择,同时需要注意考虑差模阻抗对信号的影响。

想要了解更多1535贴片共模电感,欢迎咨询!
