双线贴片功率电感-与单线功率电感的对比[颐特电子]

文章出处:责任编辑:人气:-发表时间:2020-04-21 08:40【

近期,颐特电子受客户需求,生产出双线贴片功率电感,相较于常规的单线绕制贴片电感,两者究竟有多大的差距呢,颐特小编简单对比一下:

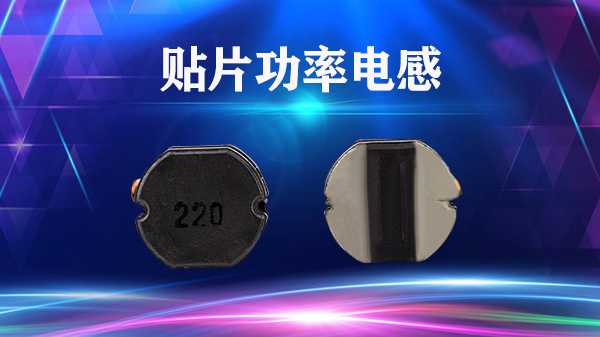

双线贴片功率电感

1.贴片功率电感电阻值

  颐特电子已经提前对两款贴片功率电感进行过测试,其中,单线绕制的贴片功率电感电阻值为:90mΩ

  双线贴片功率电感电阻值为:50mΩ

  对比两者可以发现,单线绕制的贴片电感DCR(电阻)明显高于双线绕制的贴片电感。

  通常情况下,贴片功率电感的DCR越小,电感所支持的额定电流也就越大,由此,双线绕制的贴片功率电感可适用在电流更大的电路之中。

  2.贴片功率电感温升电流

  通过提前测试的数据,单线绕制的贴片功率电感进行温升电流测试,加载4A电流5分钟变化率在20%

  双线贴片功率电感进行温升电流测试,加载4A电流5分钟变化率在5%

  显然,双线绕制的贴片功率电感温升电流大于单线绕制的产品。

  温升电流作为一个参考数据,转化为在电路中实际表示则是对电路突变环境的适应。双线绕制的贴片功率电感可良好面对并处理电路突然高电流的情况。

  但是,仔细对比,我们能够发现,双线绕制的贴片功率电感对比单线绕制的电感,绕线更加平整,做工更加细致。这是由于双线绕制贴片电感的选材以及独特的生产工艺所导致,相较于使用单根漆包线且采用全自动生产工艺,双线贴片功率电感使用两根同尺寸的漆包线,半自动生产流程,让双线绕制的贴片功率电感在外观上更好。

想要了解更多双线贴片功率电感,欢迎咨询!
